物联网给水系统漏损监测



























物联网给水系统漏损监测

工程案例



项目概况

    甲方物流基地占地面积约350亩，区域内管网建于12年前，主要材质为白铁管和球墨铸铁管，区域内分二级抄表，一级抄表由甲方支付市政水司水费，二级抄表，由甲方向区域内的商户收取费用。区域内建筑均为2-3层建筑，可以直接由市政水压进行供水，不需加压，为了进一步确定区域内的漏损情况，经与甲方协商，安装一套漏损监测装置。



系统组成

    安装在甲方现场市政水表后的远传水表，用以收集甲方管网的流量数据；

    安装在甲方现场的数据发射器，用以将水表的数据整理通过GPRS无线网发至系统服务器上；

    安装在网络上的服务器，含硬件及软件；



监测原理

    通过安装在现场的流量计或水表，实时收集现场流量数据，基本上按5-15min一个流量数据，发到服务器上，通过服务器上的软件对某一时间段的数据进行分析，用以分析用水时间间隙内的管网的流量情况，用以判断管网是否存在漏损，漏损的量有多大，并设定报警流量，如超过此报警流量后，系统将发短信或邮件进行报警。



公司专利

    实用新型专利名称：给水管网系统的漏水监测装置，专利号：ZL 2012 2 0470908.5。



监测结果

    通过系统在线监测的效果看，管网系统的平均漏损率在22%以上，包括一级表和二级表之间地下管道的漏损、二级表后地下管道及用水设备的漏损。基地日平均用水量在530吨左右，而综合漏损每天达到了144吨左右，本例设定的水量报警值综合考虑甲方的区域较大，用水管理较复杂，因此将水量报警值初步设定在2吨/时，从实际监测的水量看，达到6吨/时，已经远远超出报警水量值，从安装开始，系统将发送邮件至管理员手中，告知实际水量超过报警水量值了，由此可见，对水资源的浪费还是挺大的，每月漏掉的水量是860人一个月的用水量，同时该水量也将造成一定的经济损失，按3.6元/吨的水价，漏水每年将造成18.9万的经济损失。

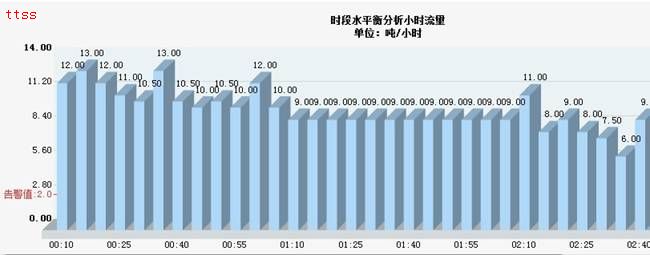

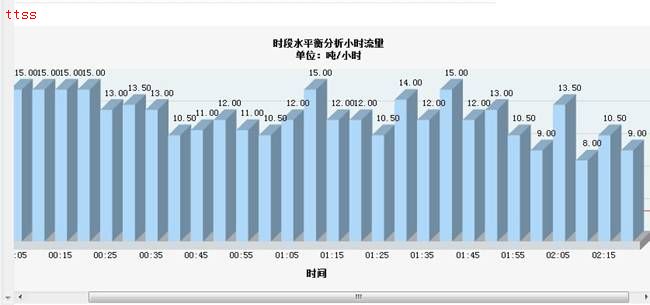

监测数据



采取措施

    从以上的分析上看，甲方的漏损还是蛮大的，接下去是如何来解决该问题，在本例采取以下措施解决：

    1、在一二级表计之间的地下管道听漏，确定地下管道的暗漏水点；

    2、全面检查二级表后的用水情况，修复跑冒低漏的用水器具，杜绝长流水等；

    3、在完成以上步骤后，部分地下管线还是无法检测出漏水点，将采用工程结合仪器的方法分区域分段，缩小漏水范围，最终将漏水点检测出修复。



长效机制

现有漏水检测机制

    地下管道什么时候爆破或开始漏水，一般无法事先预测，因此当水管出现漏水，尽早发现，对节约水显得尤为重要，目前发现地下管道漏水主要从以下两个方面：

    1、一般管道爆破，水漏至路面上被发现；

    2、或经每月抄表发现比上月有大幅度的提高，一般提高为原先的30%以上（水量增加幅度较小会误认为用水增加了，不会加以重视）；

    3、某些用水设备，由于其管道产生漏水将会使系统产生故障，因此工作人员从系统的报警中会觉察到管道漏水了，如中央空调的冷媒水管、某些生产上的冷却循环系统，补充水量过大，

    4、每年安排专业的漏水检测人员进行全面检测，但较多单位没有做到此项工作；但人工的检测往往由于检测水平的高低、管材因素、现场环境因素、工作人员的责任性等使得某些漏水点被误检，致使长时间的漏水没有发现，浪费了大量的水资源。

建立长效机制

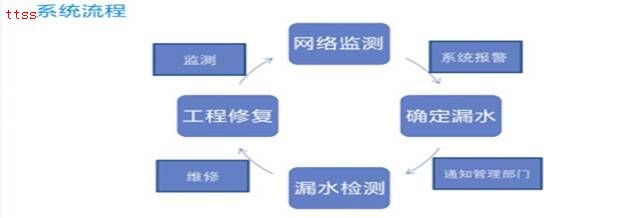

    从上图中可以看出，安装了监测系统后，系统将忠实地365天24小时执行监测，一旦发现给水管网存在问题，系统将发出报警信号；

    我公司的漏水检测技术人员，快速反应，在1-2天内检测出系统的漏水点，大部分较难的漏水点也将在3-5天之内检测出；

    漏水点检测完成后，我公司安排工程人员将漏水点修复；

    修复完成后，系统将监测的数据和修复前的数据进行比对，确定漏损量降低了多少，系统将再次监测管网，如下次再发生漏水，系统将再次报警。

    从以上监测流程看，本系统将漏水发现修复的时间从原先的较长时间，缩短至3-5天内，和原先靠抄表发现漏水的办法，漏水量将降低80%以上，将大大节约企业的水费。
